产品概述

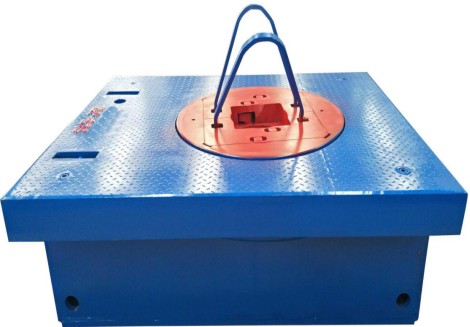

转盘是石油钻修作业中的重要配套设备之一，是旋转及承载钻柱的重要部件。其主要功用为：
1.正常钻井时，带动钻具旋转；
2.起下钻或下套管时，承托井中全部钻杆柱或套管柱重量；
3.进行卸扣、卸钻头和处理事故时,完成倒扣、进扣等辅助工作；
4.采用井底动力钻具钻井时，用以制动上部钻杆柱。
技术参数
型 号 Model 参数 Parameters | ZP135 | ZP175 | ZP205 | ZP275 | ZP375 | ZP495 | |||
通孔直径 mm(in) Dia. Of Opening | 305(12) | 444.5(17.5) | 520.7(20.5) | 698.5(27.5) | 952.5(37.5) | 1257.3(49.5) | |||
中心距 mm(in) Center Distance | 118(44) | 1118(44) | 1353(53.25) | 1651(65) | |||||
最大静载荷 kN Max Static Hook Load Rating | 1350 | 1350 | 3150 | 4500 | 5850 | 7250 | |||
最大工作扭矩 N.m(ft.lbs） Max Working Torque | 12000(8855) | 13729(10132) | 22555(16646) | 27459(20265) | 32362(23872) | 36285(26778) | |||
最高转数 r/min Max.Speed | 300 | ||||||||
齿轮传动比 Gear Ratio | 3.5 | 3.58 | 3.22 | 3.67 | 3.56 | 3.93 | |||
外形尺寸（长x宽x高） mm(in) Overall Dimension | 1720x890x378 (67.7x35x14.86) | 1935x1280x585 (76.2x50.4x23) | 2292x1475x673 (90x58x26.5) | 2391x1670x685 (94x65.7x27) | 2468x1810x718 (97x71x28) | 2940x2184x813 (115x85x31) | |||
重量 kg(lbs) Weight | 1240 (2730) | 3888 (8572) | 5530 (12191) | 6163 (13.590) | 8026 (17678) | 11626 (25607) | |||
